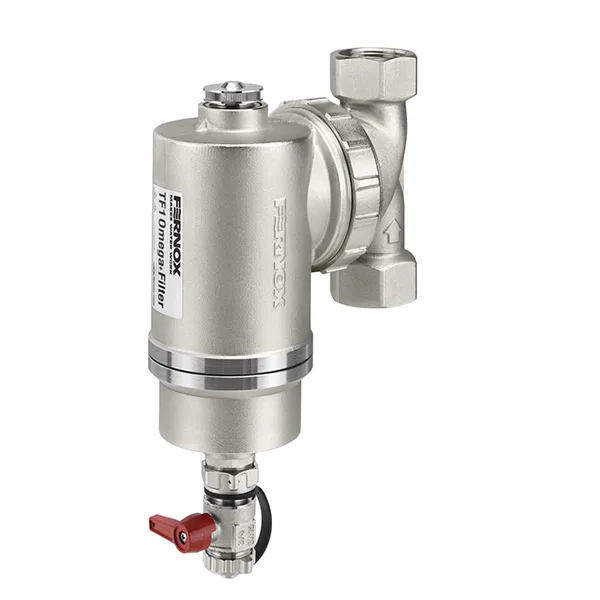

TF1 Omega+ Filter predstavuje vysokokvalitný filter pre systém ústredného kúrenia skonštruovaný pre väčšie a ľahšie komerčné systémy vykurovania a chladenia. Využíva jedinečnú technológiu hydronického oddeľovania častíc (HPS) a magnetickú filtráciu na odstraňovanie magnetických a nemagnetických usadenín v systéme, čím sa znižuje riziko poruchy kotla. Zároveň to zvyšuje efektivitu a prevádzkovú životnosť vykurovacieho systému. Utesnený filter s tlakovým testovaním sa vyrába so zreteľom na spoľahlivosť a výkonnosť, keďže ponúka vysokoefektívne zachytávanie naprieč radom rýchlostí prietoku a veľkostí systému.
Utesnená jednotka určená pre ľahké komerčné vykurovacie systémy, ktorá prešla tlakovou skúškou.
Vysokoefektívne zachytávanie naprieč radu rýchlostí prietoku a veľkostí systému. Dostupné so spojkami na potrubie s rozmermi 1 ¼” a 1 ½”.
Jednoduchá montáž – možnosť upevnenia na vodorovné aj zvislé potrubie. Filter dokáže pracovať pod uhlom 45.
Jedinečná technológia, ktorá je špeciálne navrhnutá pre systémy väčších rozmerov, umožňuje zachytávanie radu magnetických a nemagnetických typov nečistôt.
Určené na montáž na ľahké komerčné systémy. Filter TF1 Omega+ Filter možno jednoducho nainštalovať na vertikálnom alebo horizontálnom potrubí v oboch smeroch prúdenia naznačených šípkou na potrubí. Filter TF1 Omega+ Filter je navrhnutý tak, aby chránil kotol pred škodlivými účinkami cirkulujúcich úlomkov hrdze, ktoré sa zhromažďujú v systéme v dôsledku chemickej reakcie, keď je voda v kontakte so zmiešanými kovmi, ktoré sa používajú vo vykurovacom a chladiacom systéme. Pokyny na inštaláciu sú súčasťou dodávky. V ideálnom prípade by sa mal filter TF1 Omega+ Filter nainštalovať na spätné vedenie do kotla. Možno ho nainštalovať so sklonom 45° od vertikálnej polohy, ak sú priestorové podmienky obmedzené, alebo ak výška hlavy predstavuje obmedzenie.
Podrobnosti o produkte
Záruka:
10
Roky
TF1 Omega+ Filter je skonštruovaný s použitím vysokopevnostnej technickej mosadze a je vhodný pre systémy vykurovania a chladenia. Mosadzné komponenty sú poniklované na zvýšenie trvanlivosti a odolnosti, vďaka čomu je filter kompatibilný so širokým spektrom glykolov a prísad, ktoré sa používajú v systémoch ústredného vykurovania.
TF1 Omega+ Filter bol navrhnutý tak, aby zabezpečoval minimálnu stratu tlaku a súčasne si zachovával vysokú efektívnosť pri zachytávaní. Interná funkcia hydronického odlučovača častíc (HPS), zostava magnetu a priestor prietoku boli navrhnuté tak, aby filtru umožnili zachytiť veľké spektrum znečistení systému, zároveň je však zaručené, že nevplývajú na zvyšné časti vykurovacieho systému.
TF1 Omega+ Filter využíva široké spektrum vysokokvalitných komponentov, ktoré zabezpečujú čo najvyšší výkon filtra. Magnet je vyrobený z prémiového neodýmu, čo umožňuje vysokú efektívnosť pri zachytávaní v kombinácii s nehrdzavejúcim systémom HPS, čo umožňuje nepretržitú a stálu filtráciu a široké uplatnenie pri rôznych systémových znečisteniach.

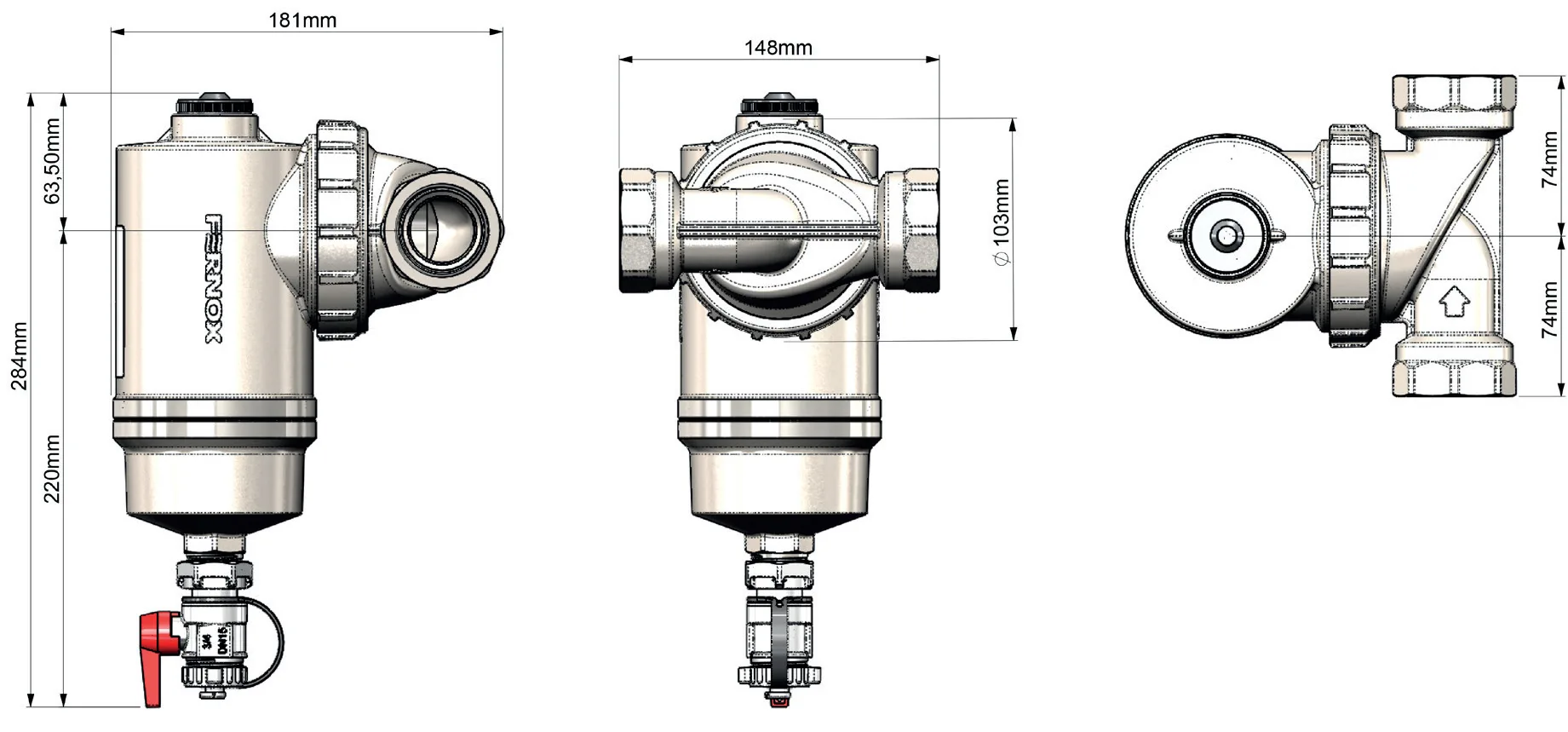

Fyzikálne špecifikácie / vlastnosti
Telo filtra – kovaná mosadz (EN 12165-CW617N-DW), poniklovaný povrch
Potrubie – kovaná mosadz (EN 12165-CW617N-DW), poniklovaný povrch
Magnet – neodým
Hydronický odlučovač častíc – nehrdzavejúca oceľ
Poistný krúžok – nehrdzavejúca oceľ
Vypúšťací ventil – poniklovaná mosadz
Tesnenia a podložky – EPDM
Balenie, manipulácia a bezpečnosť
Ako pri všetkých magnetických produktoch, ak máte implantované kardiálne zariadenie, je pri manipulácii s akýmkoľvek magnetickým filtrom vždy potrebné postupovať mimoriadne obozretne.
Samostatné balenie s pribalenými pokynmi. Žiadne špeciálne požiadavky na skladovanie.
Výkon

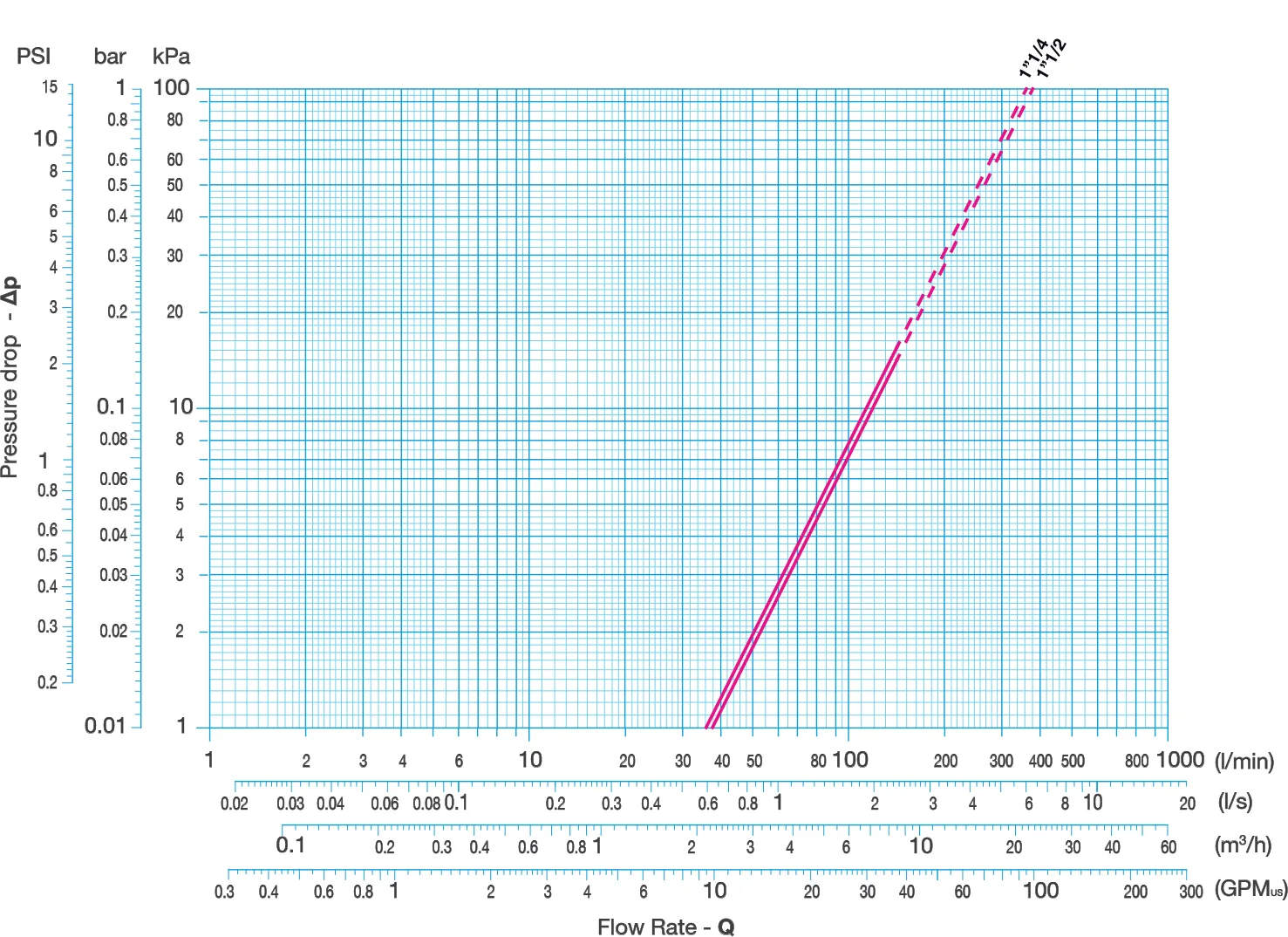

Graf Tlakov
Vhodné kvapaliny:
Voda
Inhibované roztoky glykolu
Séria chemických prípravkov Fernox/systémové prísady
Maximálny percentuálny podiel glykolu – 50 %
Maximálny pracovný tlak – 50 l/min
Maximálna pracovná teplota – 100 ⁰C
Miera zachytávania – až 100 % systémových nečistôt
Prevádzkový princíp – Znečistená voda sa cez filter dostáva do potrubia, pričom unáša rôzne systémové nečistoty a častice v zavesení. Tieto nečistoty vrátane železných nečistôt ako magnetit sa presúvajú potrubím a dostávajú sa do hlavného telesa filtra.
Voda sa nútene dostáva nadol na spodok filtra vďaka upraveným charakteristikám prietoku vo filtri s použitím hydronického odlučovača častíc (HPS). Činnosť HPS pomáha narušiť akékoľvek častice nečistôt v zavesení vodou a vedie tieto častice k upravenej oblasti s malým prietokom na spodku filtra.
Dynamický prietok vody vo filtri okrem toho umožňuje zachytenie železných nečistôt vysokovýkonnou zostavou magnetu.
Na to, aby voda opustila filter, musí prejsť cez puzdro magnetu a okolo HPS, potom von z potrubia. Týmto spôsobom systémové nečistoty len ťažko uniknú jednotke a zachytia sa v oblasti s malým prietokom, alebo ich zachytí výkonný magnet. Z filtra teda vyteká čistá voda.
Nečistoty zhromaždené vo filtri možno odstrániť odobratím magnetu z puzdra a otvorením vypúšťacieho ventila. Tento proces je znázornený v príručke pre čistenie a nevyžaduje vypnutie systému ani demontáž filtra.
