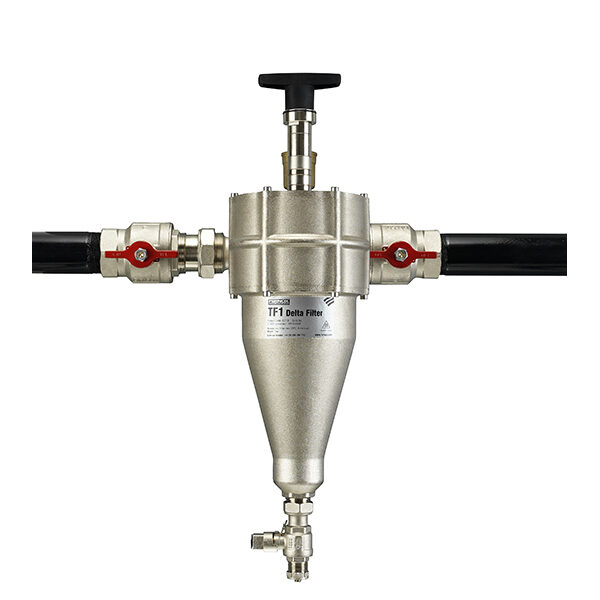

Precízne navrhnutý Fernox TF1 Delta Filter je vysokokvalitný, poniklovaný, mosadzný priamy systémový filter špeciálne navrhnutý na ochranu dôležitých a drahých komponentov vo veľkoobjemových a nízkoteplotných komerčných vykurovacích a chladiacich systémoch. TF1 Delta Filter disponuje tromi spôsobmi filtrácie: magnetická, hydrocyklónová a automatické alebo manuálne odvzdušnenie. Chráni kľúčové komponenty pred magnetickými a nemagnetickými nečistotami. Zároveň odstraňuje vzduch uviaznutý vo vode systému. Jeho montáž je jednoduchá. Servis a čistenie prebieha počas prevádzky systému. Môže sa používať priamo alebo použitím obtoku.
Optimálny výkon zabezpečuje magnetická a hydrocyklónová filtrácia pre veľkoobjemové komerčné systémy
Rýchla a jednoduchá montáž blízko steny (s minimálnym množstvom potrebných úprav potrubia). Možnosť upevnenia na vodorovné aj zvislé potrubie, a to obomi smermi
Maximálny pracovný tlak 16 bar (232 psi)
Automatické odvzdušnenie s automatickým uzatváracím ventilom – 12 bar (174 psi)
Vysoko kvalitný neodymový magnet s vysokou menovitou teplotou
TF1 Delta Filter je vysokovýkonný filter, ktorý používa magnetický a hydrocyklónový účinok na prenos, zachytenie a odstránenie nečistôt v systémovej vode. Je ideálny pre všetky systémy ako zónové, kaskádové výmenníky tepla, nádrže s malou stratou a platničkové výmenníky tepla. Pokyny na inštaláciu sú súčasťou dodávky. Filter možno nainštalovať na vertikálnom alebo horizontálnom potrubí podľa smeru prúdenia naznačeného šípkou na potrubí. V ideálnom prípade by sa mal filter nainštalovať na spätné vedenie do kotla. Možno ho nainštalovať so sklonom 45° od vertikálnej polohy, ak sú priestorové podmienky obmedzené, alebo ak výška hlavy predstavuje obmedzenie.
TF1 Delta Filter je skonštruovaný s použitím vysokopevnostnej technickej mosadze a je vhodný pre systémy vykurovania a chladenia. Mosadzné komponenty sú poniklované na zvýšenie trvanlivosti a odolnosti, vďaka čomu je filter kompatibilný s použitím širokého spektra glykolov a prísad, ktoré sa používajú v systémoch ústredného vykurovania.
TF1 Delta Filter bol navrhnutý tak, aby zabezpečoval minimálnu stratu tlaku a súčasne si zachovával vysokú efektívnosť pri zachytávaní. Činnosť hydrocyklónu, zostava magnetu a priestor prietoku boli navrhnuté tak, aby filtru umožnili zachytiť veľké spektrum znečistení systému, zároveň je však zaručené, že nevplývajú na zvyšné časti vykurovacieho systému.
TF1 Delta Filter využíva široké spektrum vysokokvalitných komponentov, ktoré zabezpečujú čo najvyšší výkon filtra. Magnet bol vyrobený s použitím prémiového neodýmu, vďaka čomu dosahuje vysokú účinnosť pri zachytávaní v kombinácii s robustným dizajnom vypúšťacieho ventila, čo umožňuje čistenie filtra bez nutnosti vypnutia systému.

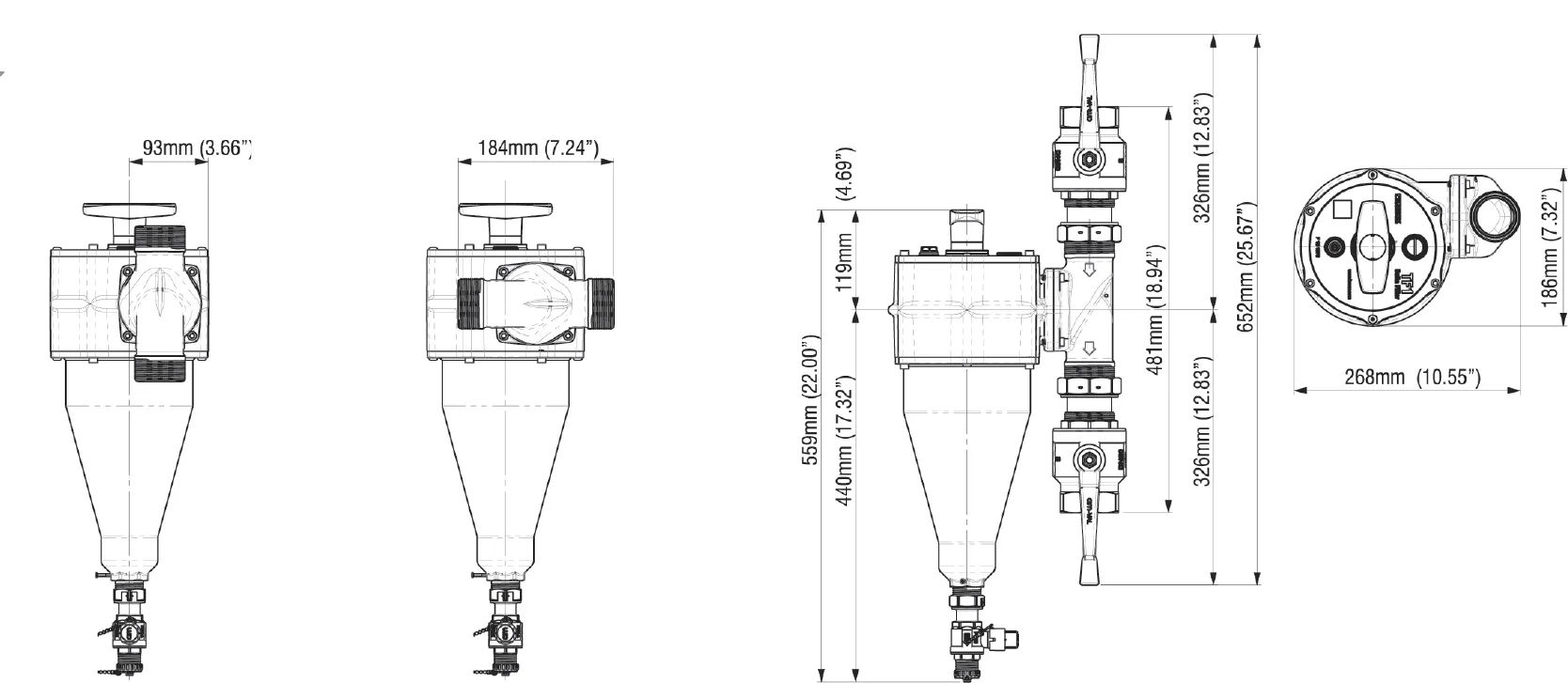

Fyzikálne špecifikácie / vlastnosti
Telo filtra – liatinová mosadz (EN 1982-CC754S), poniklovaný povrch
Potrubie – liata mosadz (EN 1982-CC754S), poniklovaný povrch
Magnet – neodým
Vypúšťací ventil – poniklovaná mosadz
Tesnenia a podložky – EPDM
Balenie, manipulácia a bezpečnosť
Ako pri všetkých magnetických produktoch, ak máte implantované kardiálne zariadenie, je pri manipulácii s akýmkoľvek magnetickým filtrom vždy potrebné postupovať mimoriadne obozretne.
Samostatné balenie s pribalenými pokynmi. Žiadne špeciálne požiadavky na skladovanie.
Kód Produktu
62226
Výkon
Graf Tlakov
Vhodné kvapaliny:
Voda
Inhibované roztoky glykolu
Séria chemických prípravkov Fernox/systémové prísady
Maximálny percentuálny podiel glykolu – 50 %
Vnútorný objem – 0,84 US gal.
Maximálny pracovný tlak – 16 bar/232 psi
Maximálny prietok – 53 US gal./min
Automatický vzduchový ventil s automatickým uzatváracím ventilom – 12 bar/174 psi
Maximálna pracovná teplota – 248 ⁰F
Miera zachytávania – až 100 % systémových nečistôt

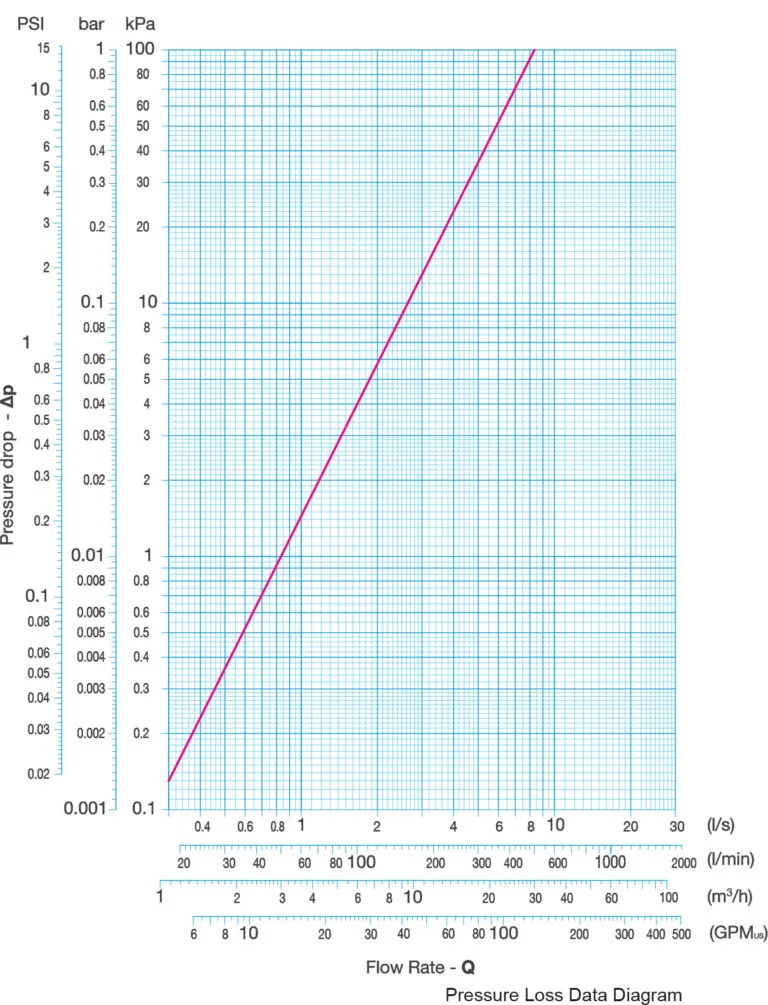

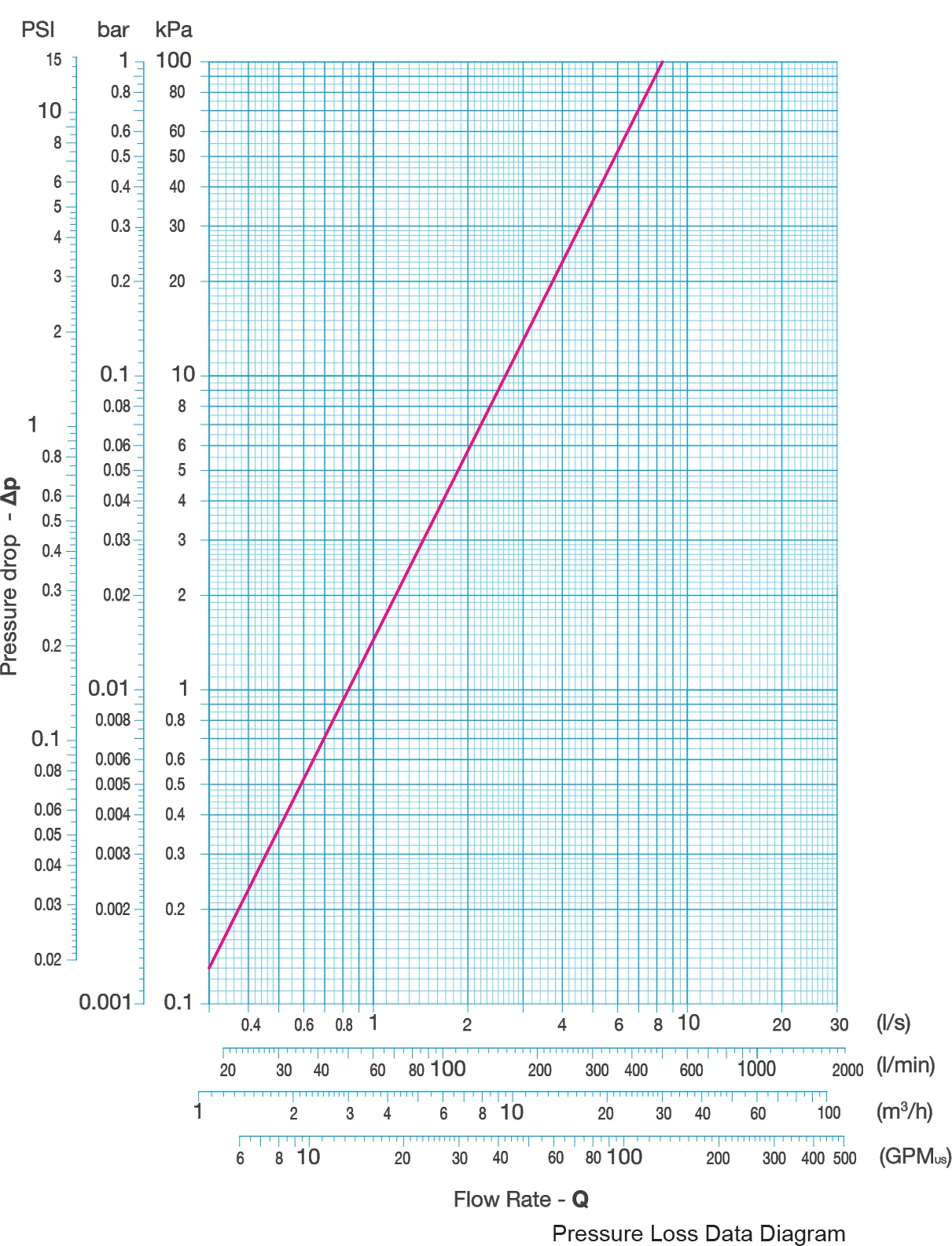

Údaje o strate tlaku
TF1 Delta Filter bol hydrostaticky testovaný
v súlade so smernicou o tlakových zariadeniach 97/23/ES
pri 24 baroch (348 psi) pre klasifikáciu PN16
Prevádzkový princíp – Znečistená voda sa cez filter dostane do potrubia, pričom unáša rôzne systémové nečistoty a častice v závesoch. Tieto nečistoty vrátane železných nečistôt ako magnetit sa presúvajú potrubím a dostávajú sa do hlavného telesa filtra.
Filter TF1 Delta Filter využíva hydrocyklónovú filtráciu. Hydrocyklón je statické zariadenie, ktoré na kvapalnú zmes pôsobí odstredivou silou, čím podporuje odlučovanie častíc.
Činnosť hydrocyklónu bola navrhnutá tak, aby rýchlosť vstupujúcej kvapaliny premieňala na rotačný pohyb. Keď voda priteká do filtra, rozvíri sa po obvode spodku vonkajšej časti filtra a unáša so sebou častice. Tvar filtra bol navrhnutý tak, aby vznikla zóna slabého prietoku na spodku, kde sa usádzajú ťažšie častice, čo umožňuje bezpečné odstránenie.
Hydrocyklón vo filtri TF1 Delta Filter bol optimalizovaný na dosiahnutie maximálnej filtrácie magnetického a nemagnetického materiálu.
Keď prúd vody dosiahne spodok filtra, voda sa presunie späť cez stred filtra TF1 Delta Filter, pričom unáša častice cez puzdro magnetu, čo podporuje ďalšiu magnetickú filtráciu a zvyšuje zachytávaciu schopnosť filtra.
Nečistoty zhromaždené vo filtri možno odstrániť odobratím magnetu z puzdra a otvorením vypúšťacieho ventila. Tento proces je znázornený v príručke pre čistenie a nevyžaduje vypnutie systému ani demontáž filtra.
