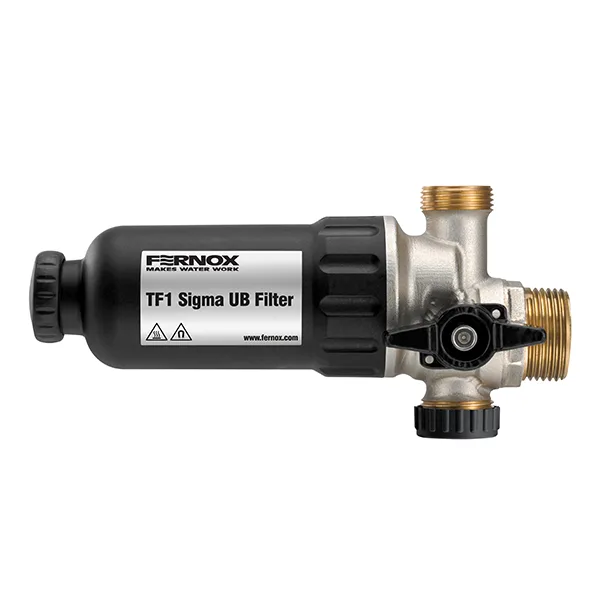

Kompozitný filter pod kotol s mosadzným potrubím navrhnutým pre jednoduchú inštaláciu v malých a stiesnených priestoroch a v prípadoch zabudovaného potrubia. Vysokovýkonný filter možno vďaka svojej kompaktnej a všestrannej konštrukcii namontovať priamo pod kotol, prípadne do priestorovo obmedzených miest. Filter TF1 Sigma UB Filter ponúka inštalatérovi dokonalú voľbu a poskytuje vysoko efektívnu ochranu proti nahromadeniu systémových nečistôt.
Vysoká kapacita, kompaktný dizajn
Ideálne na použitie v obmedzených priestoroch
Integrovaný trojcestný ventil s izoláciou filtra a funkciou čistenia
Odolná a robustná konštrukcia. Vyrába sa z vysokokvalitného inžinierskeho polyméru naplneného sklom a neporéznej kovanej mosadze
Filter je navrhnutý na montáž v blízkosti steny, vďaka čomu ho možno namontovať pod kotle, ale aj na iných priestorovo obmedzených miestach.

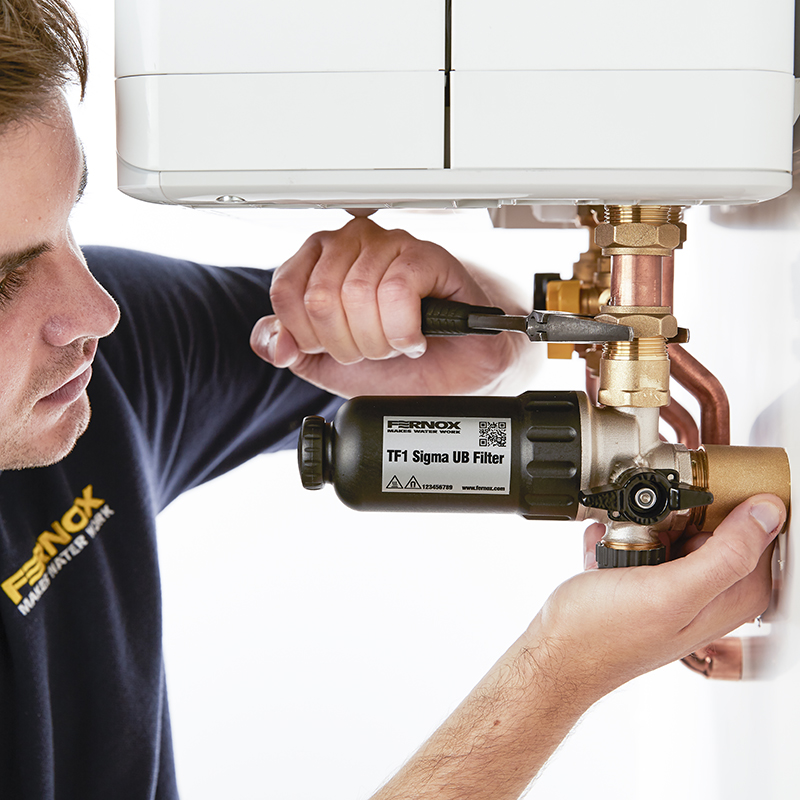

TF1 Sigma UB Filter možno nainštalovať pod kotol alebo do stiesnených priestorov. V ideálnom prípade by mal byť filter namontovaný na spätnom vedení do kotla a mal by sa inštalovať vodorovne.
Aby bolo možné TF1 Sigma UB Filter pripojiť ku kotlu a/alebo potrubiam spätného vedenia, môžu byť potrebné samostatné flexibilné/vlnité potrubia a/alebo adaptéry (predávajú sa samostatne).

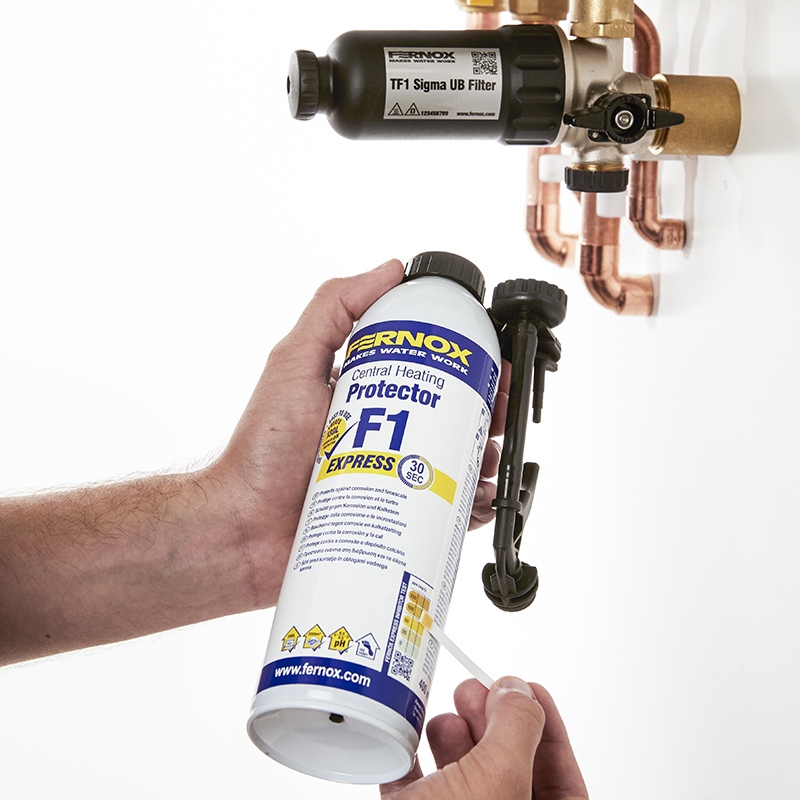

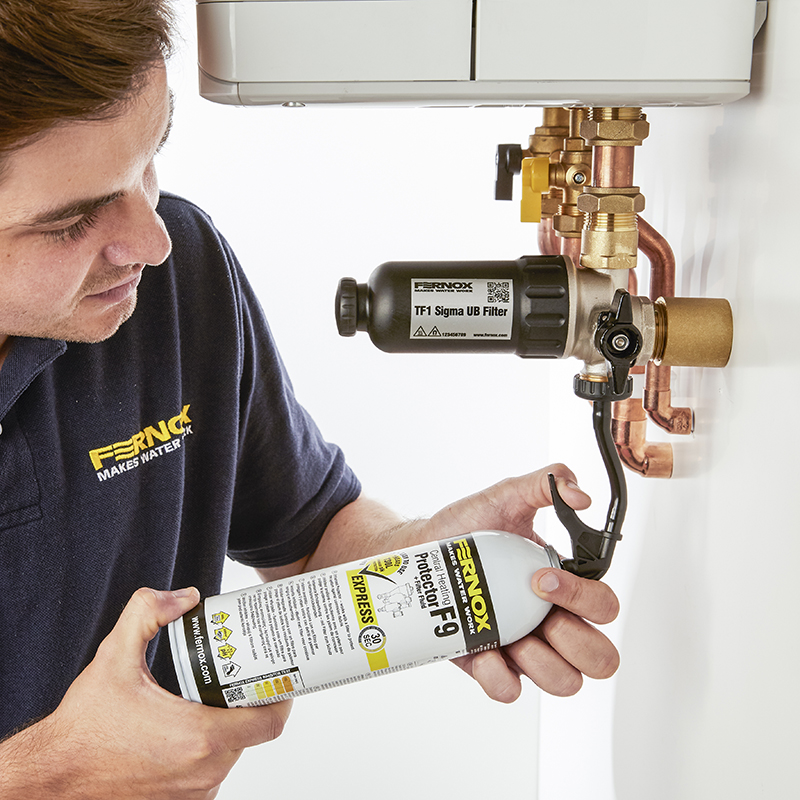

Filter TF1 Sigma Filter je navrhnutý tak, aby chránil kotol pred škodlivými účinkami cirkulujúcich úlomkov hrdze, ktoré sa zhromažďujú v systéme v dôsledku chemickej reakcie, keď je voda v kontakte so zmiešanými kovmi, ktoré sa používajú vo vykurovacom a chladiacom systéme. Pri ošetrení systému vysokokvalitným inhibítorom z radu Fernox Protector dlhodobo predídete tvorbe kalu a vodného kameňa, a to v súlade s nariadeniami a osvedčenými postupmi.
TF1 Sigma UB Filter je skonštruovaný s použitím vysokopevnostného technického polyméru a je vhodný pre systémy vykurovania a chladenia. Polymér vystužený sklenými vláknami má dobrú hydrolytickú odolnosť, ako aj vysokú odolnosť voči namáhaniu a odieraniu. Polymér je kompatibilný s glykolmi a prídavkami, ktoré sa bežne používajú v systémoch ústredného vykurovania. Potrubie filtra je vyrobené z prémiovej a neporéznej kovanej mosadze, čo umožňuje priame pripojenie do systému. Precízne skonštruované potrubie tiež umožňuje jednoduchý servis.
Filter TF1 Sigma UB Filter bol navrhnutý tak, aby zabezpečoval minimálnu stratu tlaku a súčasne si zachováva vysokú efektívnosť pri zachytávaní. Filter je navrhnutý tak, aby zachytával celý rad systémových znečistení a zároveň zaisťoval, aby nedochádzalo k blokovaniu, znižovaniu prietoku potrubím ani ovplyvneniu výkonu vykurovacieho systému.
Filter TF1 Sigma UB Filter využíva široké spektrum vysokokvalitných komponentov, ktoré zabezpečujú optimálny výkon filtra. Trojcestný guľový ventil bol skonštruovaný tak, aby používateľom zjednodušil jeho ručné používanie, no zároveň poskytol spoľahlivé možnosti servisu. Potrubie filtra disponuje zabezpečeným pripojením k systému. Veľký servisný bod zas umožňuje vypúšťanie a čistenie filtra. Magnet je vyrobený z prémiového neodýmu, čo umožňuje vysokú efektívnosť pri zachytávaní, ako aj výkonné filtračné médium, čo zaručí nepretržitú a stálu úroveň zberu.

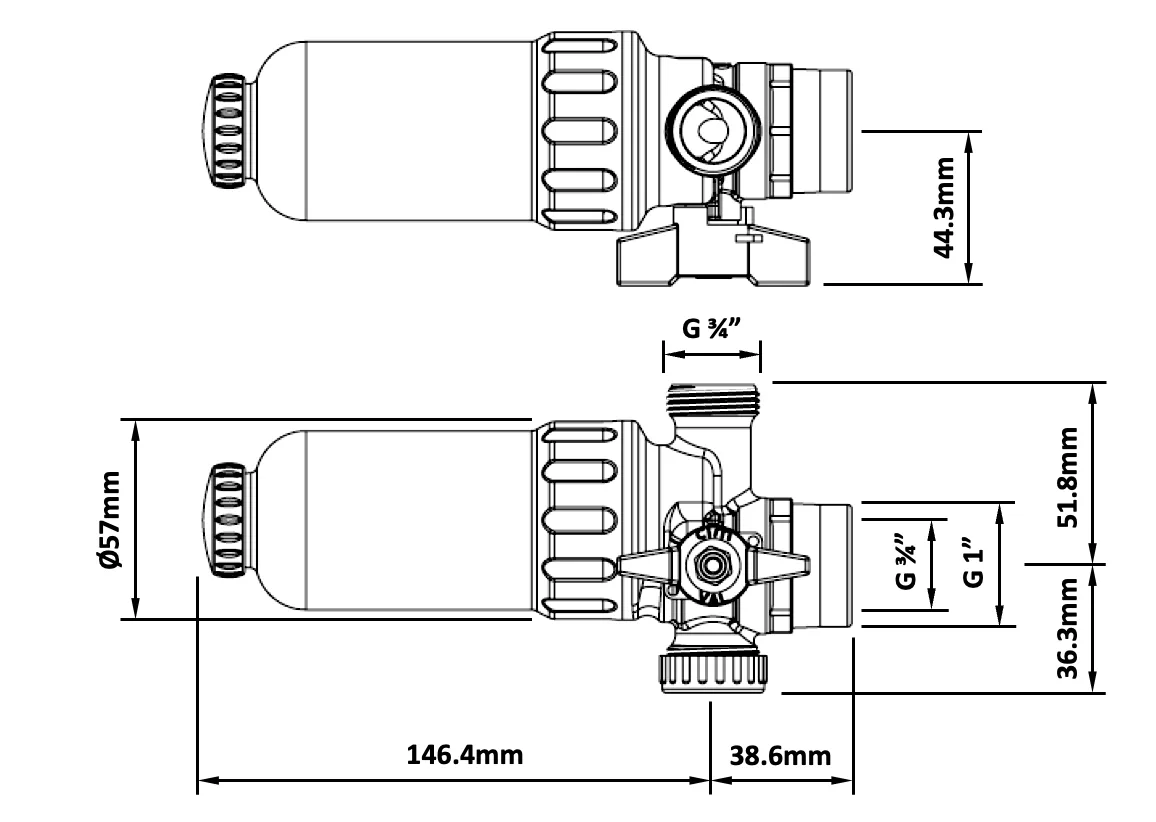

Fyzikálne špecifikácie / vlastnosti
Telo filtra – výplň zo sklených vlákien, technický polymér
Potrubie – poniklovaná mosadz
Tesnenia a podložky – EPDM
Balenie, manipulácia a bezpečnosť
Ako pri všetkých magnetických produktoch, ak máte implantované kardiálne zariadenie, je pri manipulácii s akýmkoľvek magnetickým filtrom vždy potrebné postupovať mimoriadne obozretne.
Samostatné balenie s pribalenými pokynmi. Žiadne špeciálne požiadavky na skladovanie.
Kód Produktu
62589
Výkon

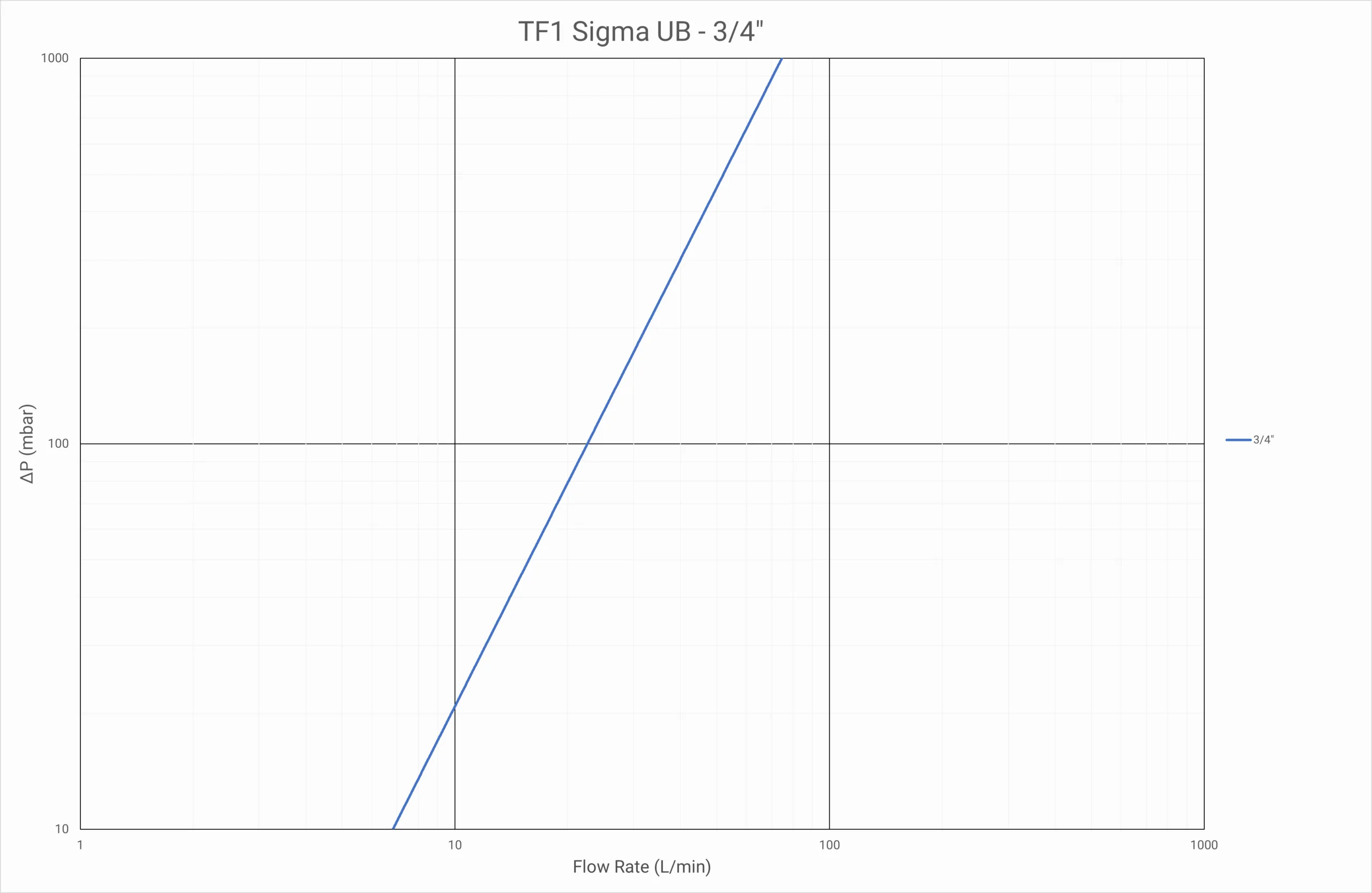

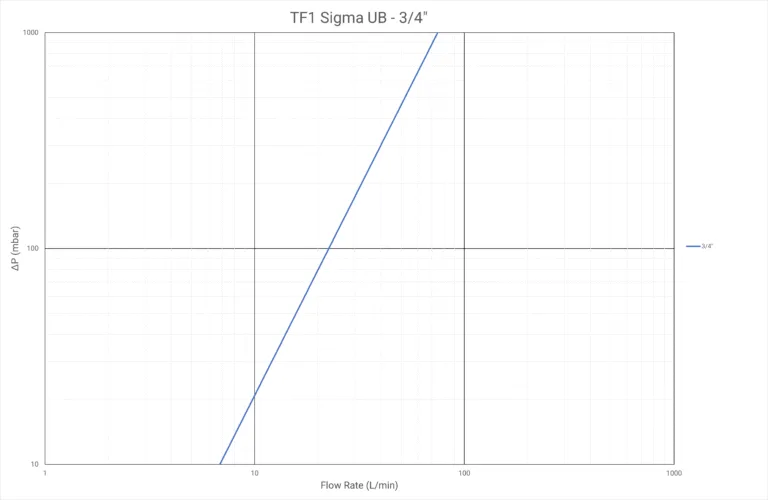

Graf Tlakov
Vhodné kvapaliny:
Voda
Inhibované roztoky glykolu
Séria chemických prípravkov Fernox/systémové prísady
Maximálny percentuálny podiel glykolu – 50 %
Maximálny pracovný tlak – 5 barov
Maximálny prietok – 40 l/min
Maximálna pracovná teplota – 100 ⁰C
Miera zachytávania – až 100 % systémových nečistôt
Prevádzkový princíp
– Znečistená voda sa cez filter dostáva do potrubia, pričom unáša rôzne systémové nečistoty a častice v zavesení. Tieto nečistoty vrátane železných nečistôt ako magnetit sa presúvajú potrubím a dostávajú sa do hlavného telesa filtra.
Dynamický tok vytvorený vo filtri znamená, že špinavá voda sa prenáša priamo do zostavy centrálneho magnetu. Vysokovýkonný neodymový magnet je skonštruovaný tak, aby zachytával veľké množstvo systémových nečistôt, čím chráni kotol a pomáha predchádzať jeho poruchám a nákladným opravám.
Technicky vyspelá dráha prietoku vo filtri znižuje vymývanie magnetu a zlepšuje tlakovú stratu v zostave filtra, čo znamená, že filter dokáže zachytiť maximálne množstvo nečistôt, pričom nedochádza k žiadnemu obmedzeniu prietoku.
Voda je nasmerovaná tak, aby pred výstupom potrubím prešla cez plášť magnetu. Výsledkom je, že systémové nečistoty nemôžu unikať z filtra a sú buď zachytené v oblasti s nízkym prietokom, prípadne ich zachytí výkonný neodymový magnet. Z filtra tak vychádza čistá voda.

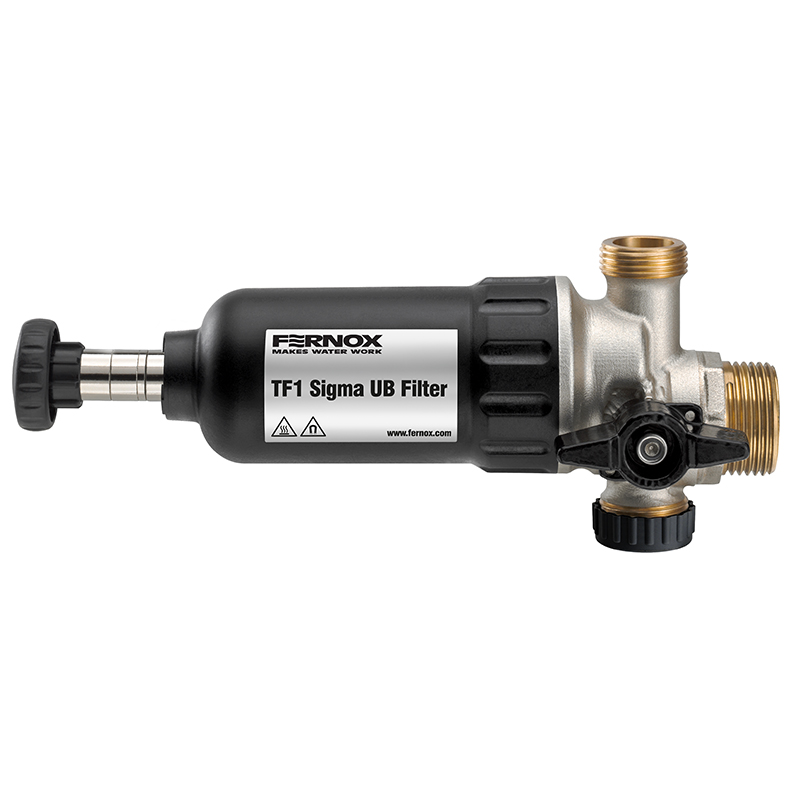

Filter využíva precízne skonštruovaný trojcestný ventil, vďaka čomu možno všetky nečistoty nahromadené vo filtri jednoducho vypustiť cez odtokový ventil, na čo stačí vybrať magnet z plášťa a otočiť rukoväťou ventilu. Tým sa aktivuje servisná funkcia a otvorí sa odtokový ventil. V tomto bode dôjde k vypláchnutiu systémových nečistôt z filtra a ich odstráneniu zo systému. Tento proces je znázornený v príručke pre čistenie
